点击图片 查看大图

产品关键词 Product Keywords

  • 过滤强劲,适合较浓油雾 在W的基础上增加了防震功能,滤网可拆洗功能,增加了过滤层数。
  • 安全保证 执行国标IS04706.1-2002二类电气标准。
  • 做工精良 优质合金磷化防锈,表面喷塑,风道部件杜邦特氟龙处理。
  • 卧式安装 安装方便。



产品特性 Product Characteristics

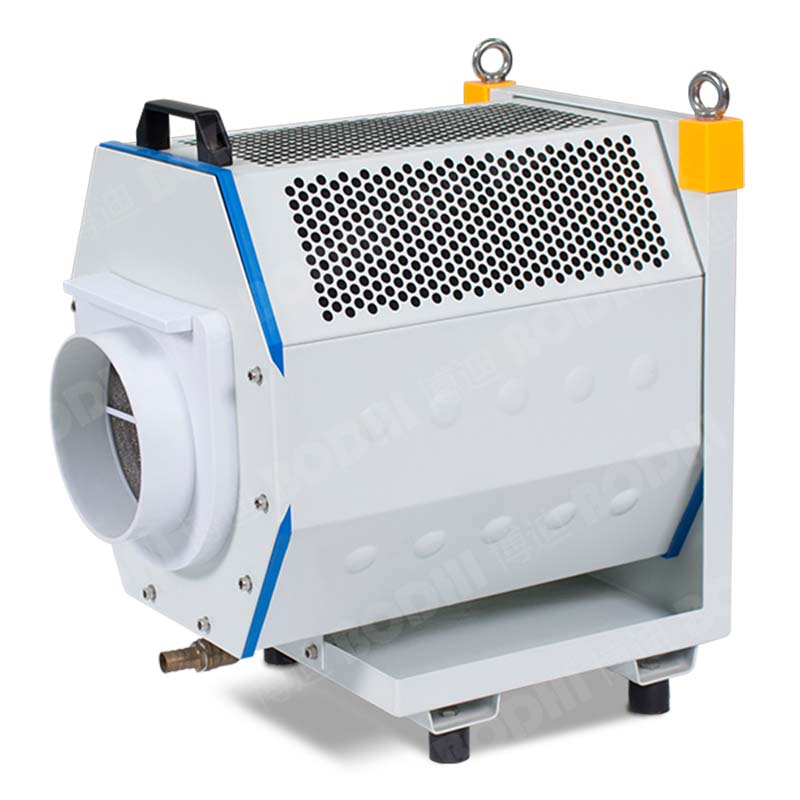

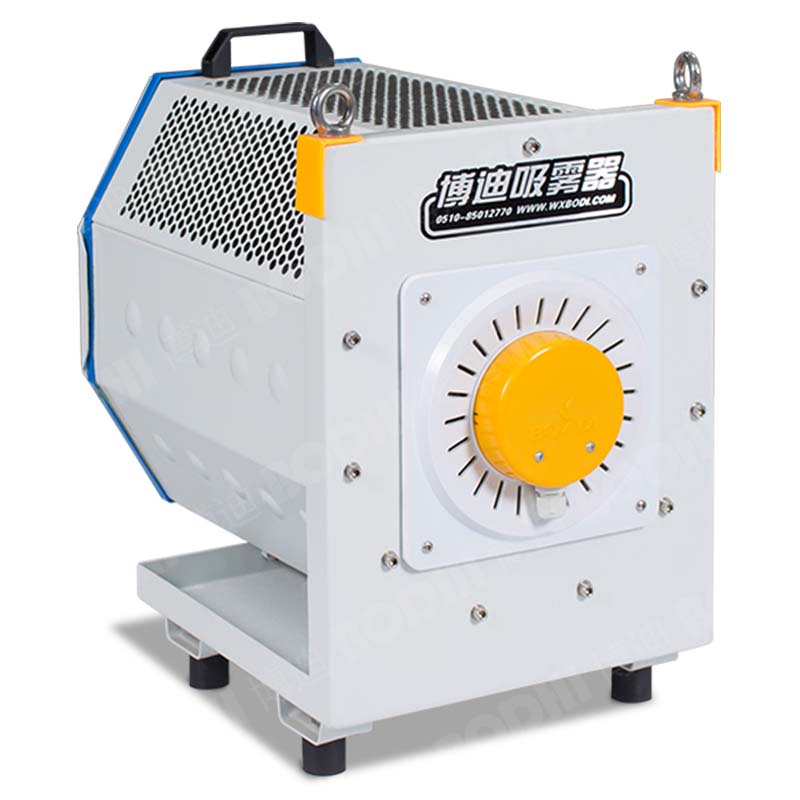

博迪现代W1系列油雾分离器是在博迪岁月W的基础上,为了更好的满足工业现状改进后的产品。该产品不但提高了对油雾收集处理的能力,还增加了抗防震功能和滤网可拆洗功能,在设计上更是增设了过滤层数,延长了使用时间。同时人性化的设计、美观的造型风靡国内并出口国外。过滤效率可达98%!



工作原理 Working Principle

叶轮高速旋转产生真空负压,将含油雾的空气吸入油雾净化器进风口,吸入的油雾气体首先进入可拆初效过滤网,液相油雾粒子被滤网过滤下来,附着在滤网表面并且聚集成滴,滴入集油槽,形成初次过滤。气相的气溶胶粒子在叶轮的推动下而成气流旋涡整形,迫使凝集成液相,经过中效过滤器拦截,二次聚集滴入集油槽,形成二次气体过滤。处理后的气体再经过高压过滤器,第三次过滤排出。净化后的空气可以排入室内循环使用,而分离出来的油排入收集筒后,也可再度使用。



产品规格 Product Specification


型号

风量

M3/h

全压

Pa

功率

W

电流

A

适用体积

M3

重量

Kg

HCY-80W1 800 720 550 1.38 2 28
HCY-100W1 1000 970 550 1.38 3 28
HCY-120W1 1200 1110 750 1.82 4 35
HCY-140W1 1400 1360 750 1.82 5 35
HCY-160W1 1600 1460 1100 2.60 6 40
HCY-180W1 1800 1650 1100 2.60 7 40
HCY-200W1 2000 1850 1500 3.44 8 50

型号 L W H

L1

H1 A B øD ød
HCY-80W1 400 320 380 50 260 180 250 100 20
HCY-100W1 430 380 465 62 280 180 250 150 20
HCY-120W1 430 380 465 62 280 180 250 150 20
HCY-140W1 460 430 510 62 302 200 300 150 20
HCY-160W1 460 430 510 62 302 200 300 150 20
HCY-180W1 480 500 600 70 330 200 380 200 20
HCY-200W1 480 500 600 70 330 200 380 200 20



技术参数  Product Parameters

油雾收集器技术参数 油雾净化器参数 油雾过滤器参数



安装案例 Installation Cases

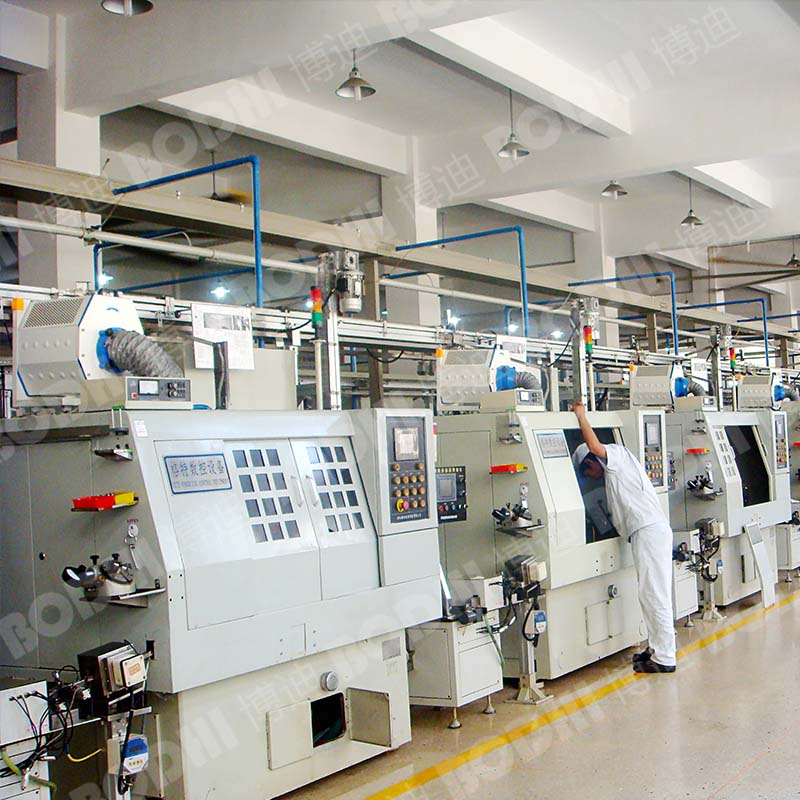

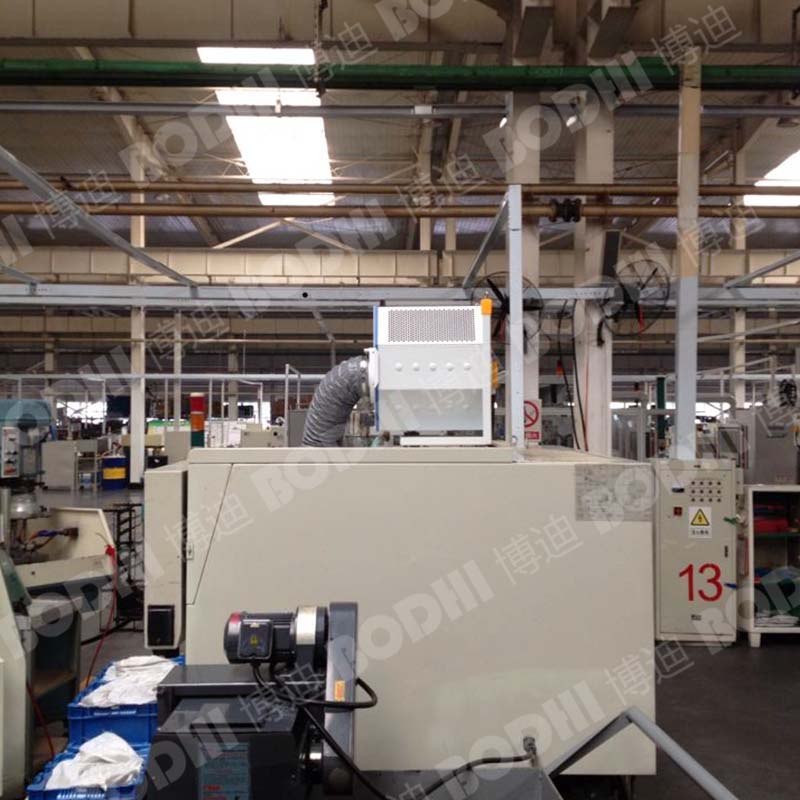

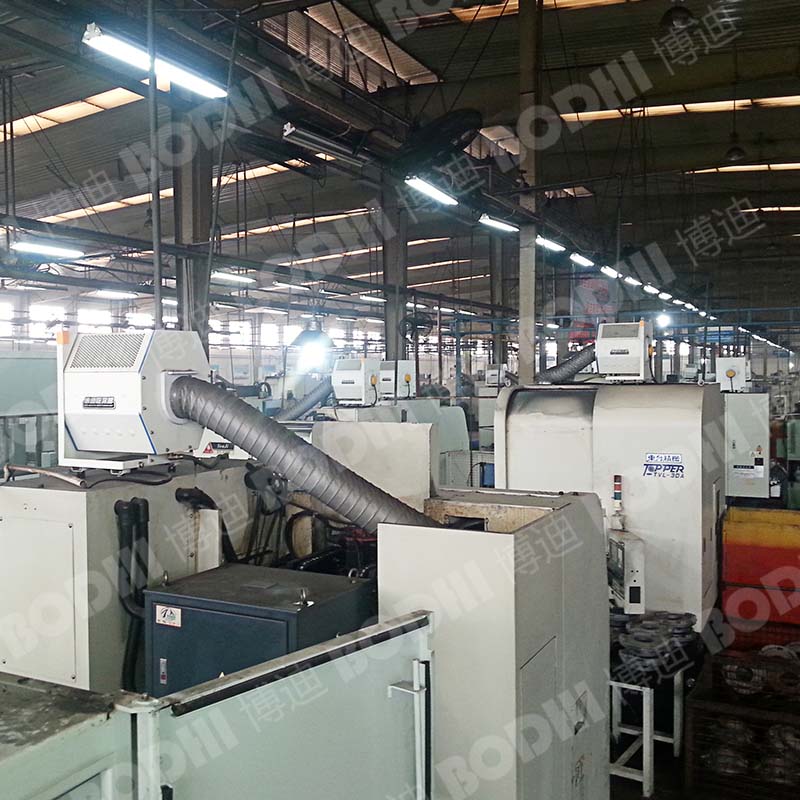

数控车床

油雾收集器案例

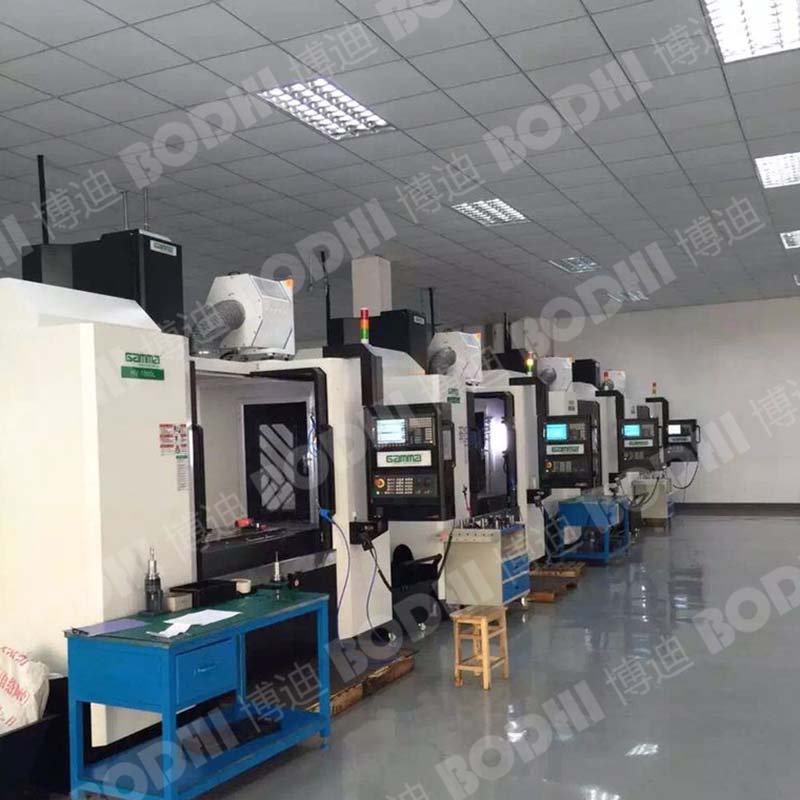

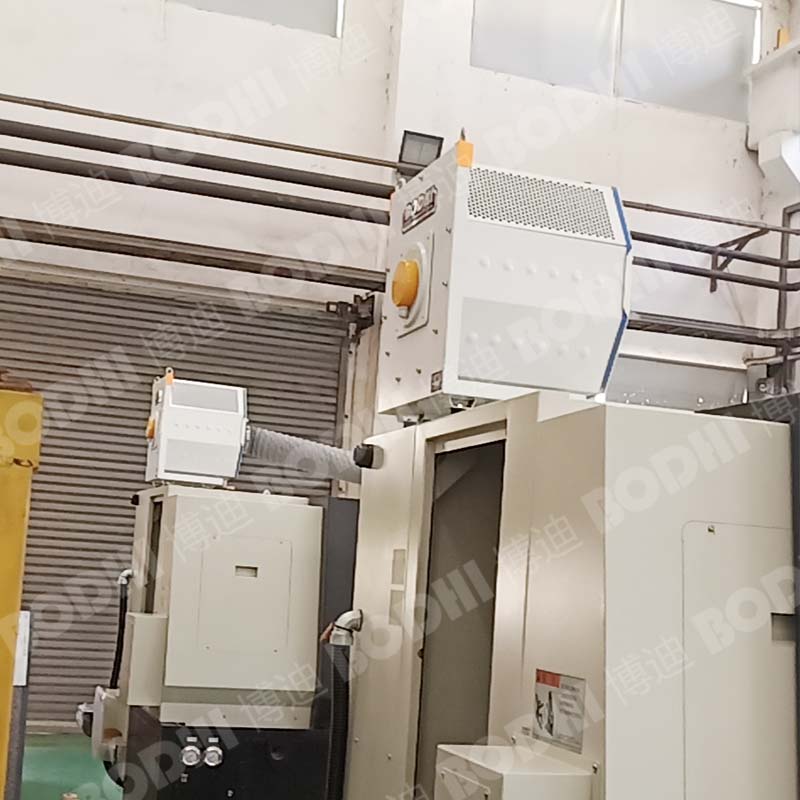

DMG加工中心

油雾收集器案例

DMG CNC

油雾收集器案例

日本Star走心机
油雾收集器案例
哈挺加工中心
油雾收集器案例
兄弟机床
油雾收集器案例
Star走心机
油雾收集器案例
清洗机
油雾收集器案例
清洗机
油雾收集器案例
外圆磨
油雾收集器案例
电火花
油雾收集器案例
Star走心机
油雾收集器案例
车床
油雾收集器案例
