根据德国 VDI 3679 标准，该系列湿式分离器主要使用湿式过滤法来处理工业废气。根据文丘里原理，整合了离心分离和湿式分离的功能。由湿式分离器产生的离心力会将洗涤液和气流分离。带着粉尘/油雾的液体向下流出，而洁净的空气由风机抽出。阻流锥板阻止了液体随着空气一同被向上抽出。

文丘里管道预喷淋

液位控制及自动补水系统

自动刮泥装置

产品特性 Product Characteristics

文丘里管道预喷淋

机床产生的大量石墨粉尘污染物，由风机通过管道系统输送到湿式分离器进行收集，由于粉尘温度较高 , 在支管汇合处设置管道预喷淋系统，降温后的气体切向进入湿式分离器含水喷淋系统的入口，利用离心力作用，捕捉的污染物质的污水被气流分离出来。

液位控制及自动补水系统

湿式分离设备工作时需要消耗大量的水，为了保证湿式分离设备除尘效率和防止含油烟尘在分离设备内引发火灾事故，湿式分离设备需要在充足的水量情况下运行。由于水吸收了空气中的杂质，同时其水份不断的蒸发，促使水中的成份不断的进行着改变。当设备用水达到一定阶段时需要将其更换。当设备在运行用水超出使用水质情况下运行时，会对其自身造成损害，并会降低过滤能力、造成沉淀增多、腐蚀和结层。因此及时的补充新鲜水和更换废水就很重要。

湿式分离设备中采用浮球式液位计，补水具有自动 / 手动两种补水功能，当水位达到低位时，电磁阀打开进行自动补水，当水位达到高位时，电磁阀关闭，停止自动补水。当水位超过警戒高低位时，电控箱发出报警信号，维修人员及时检查修复。

自动刮泥装置

在湿式分离器里的洗涤水吸收气流及携带尘埃粒子。它们沉到刮泥槽底部并沉淀为污泥，由安装的除污刮板来连续不断排放污泥，刮泥槽顶部的刮擦器自动清空除污刮板。在刮泥槽顶侧面集成安装变速电机及离合装置，直接安装在驱动轴上的输送链条传输的装置，污泥落入指定的容器里，并且采取符合环境法规的蕞终处置措施。在刮泥槽顶部安装驱动轴及链轮装置，由变速电机实现该驱动，在输送链上固定住除污刮板，传动轴将输送链固定在下方，链的运行方向随着下方传动轴的偏转而往相反方向，运用安装的刮擦器装置去除除污刮板的剩余污泥，运用可调间隔是能够连续或间断排放污泥，在刮泥槽上安装排水阀来进行污水排放。自动刮除污泥带有滑动离合器，齿轮电机和刮板。

工作原理 Working Principle

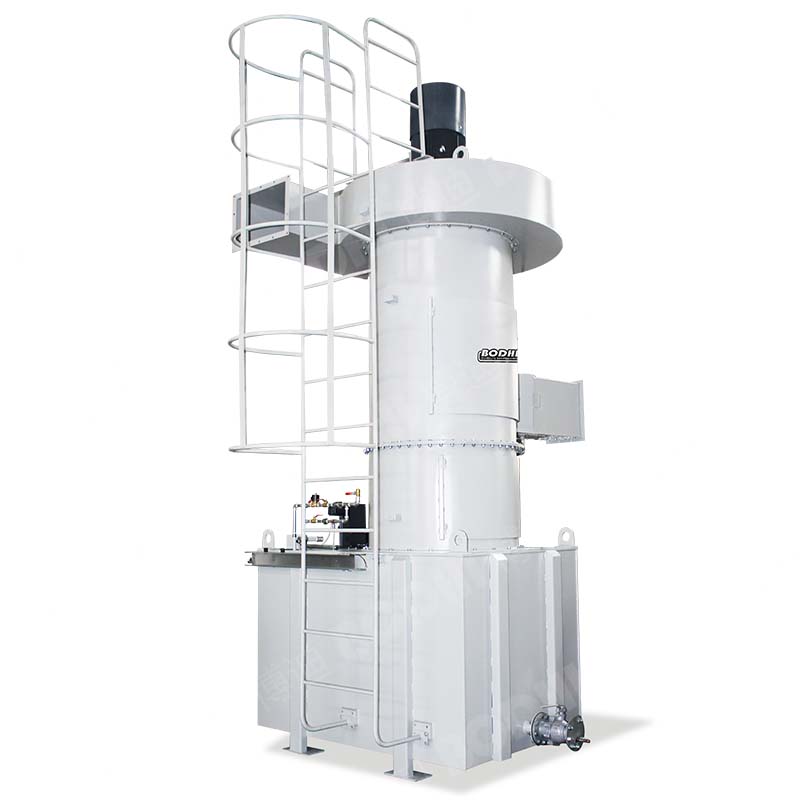

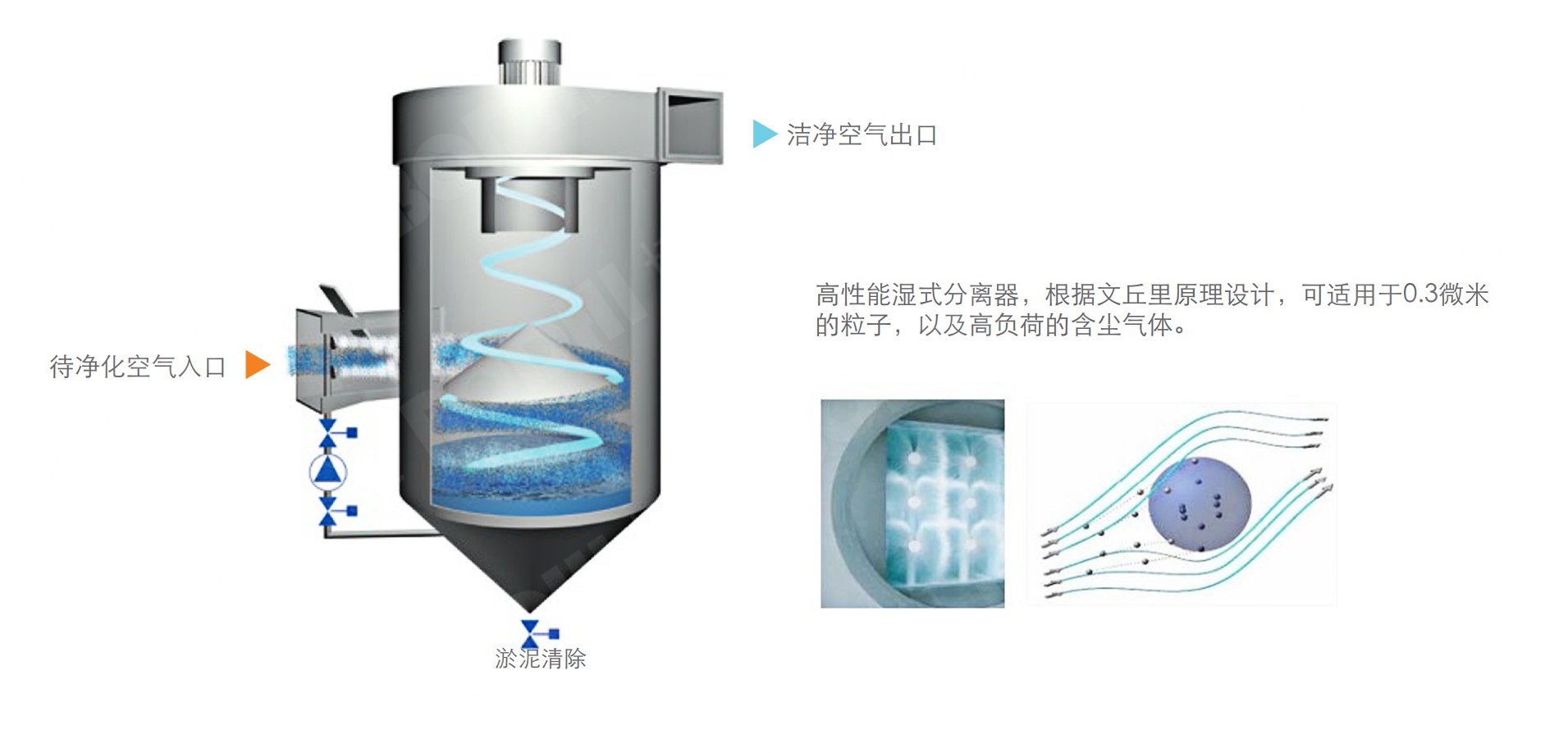

HCY-WF 高效湿式分离器利用高效文丘里原理设计。产品通过 4 层过滤滤层，对粉尘 / 油雾进行分离和净化。首先，高温粉尘 / 油雾气体由进风管进入分离器内部，气体中流动的粉尘 / 油雾颗粒与文丘里喉口处的洗涤液接触，可有效降低气体温度，随后气流在文丘里喉口处急剧加速，在惯性的作用下，粉尘 / 油雾颗粒向液体表面移动，气流和液体相对运动使其充分混合，同时在洗涤器中，在金属离心分离器作用下，粉尘 / 油雾从气流中被分离出来，随之掉入水箱里，再通过刮泥机，净化的空气从管道中排出，分离出来的粉尘 / 油雾通过回油口收集。
