产品关键词 Product Keyword

  • 十年畅销款 适用于各种行业，各类机床。
  • 安全保证 执行国标IS04706.1-2002二类电气设计。
  • 做工精良 优质合金磷化防锈,表面喷塑,风道部件杜邦特氟龙处理。
  • 安装方便 倒立式安装，无需附件连接，能源消耗低。



产品特性 Product Characteristics

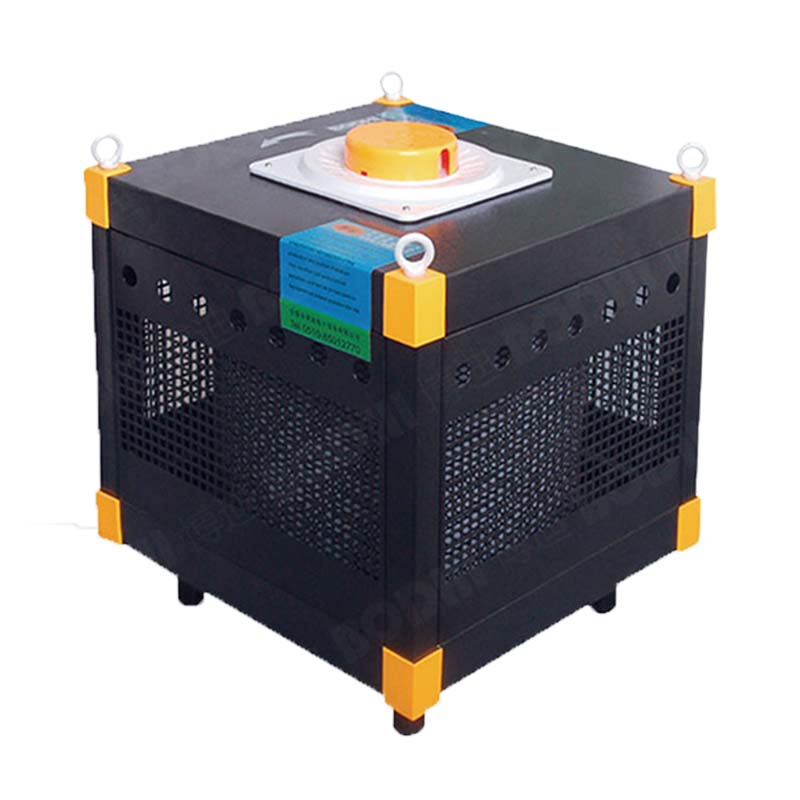

博迪年华D系列油雾净化器是本公司精心打造的倒立式油雾分离设备，可直接安装于机床顶部，无需任何附件。此产品采用合理的风道结构，具备较高的性价比。产品噪音低、吸力大、安装灵活方便，能满足一切机械加工设备雾化物的收集与处理。过滤效率可达99.5%！

工作原理 Working Principle

油雾净化器的进风口直接与机床顶部收集口同轴套住。机器内电机旋转带动叶轮高速转动产生真空，吸出机床工作腔内的油烟雾气。其余气流在叶轮的推动下形成气流旋涡，并整形成液相胶粒子，迫使凝集成液相。液相的气体与金属板碰撞，附着在板表面并且聚集成滴，滴入集油槽。未经处理的气体再经后端多级过滤器拦截得到充分的收集。净化后的空气可以排入室内循环使用，而分离出来的油排入收集筒后，也可再度使用。

产品规格 Product Specifications

型号 风量 全压 功率 电流 适用体积 重量
M3/h Pa W A M3 Kg
HCY-100D 1000 1020 550 1.38 3 30
HCY-120D 1200 1020 750 1.38 4 35
HCY-140D 1400 1210 750 1.82 5 35
HCY-160D 1600 1410 1100 1.82 6 45
HCY-180D 1800 1 660 1100 2.60 7 45
HCY-200D 2000 1880 1 500 3.44 8 50

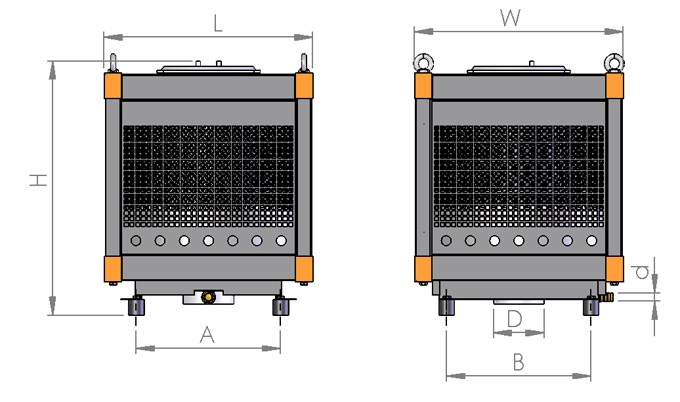

型号 L W H A B ØD Ød
HCY-100D 400 400 480 280 280 100 20
HCY-120D 400 400 480 280 280 150 20
HCY-140D 460 460 530 320 320 150 20
HCY-160D 460 460 530 320 320 150 20
HCY-180D 540 540 580 372 372 200 20
HCY-200D 540 540 580 372 372 200 20

产品结构示意图

油雾净化器 油雾收集器 油雾过滤器

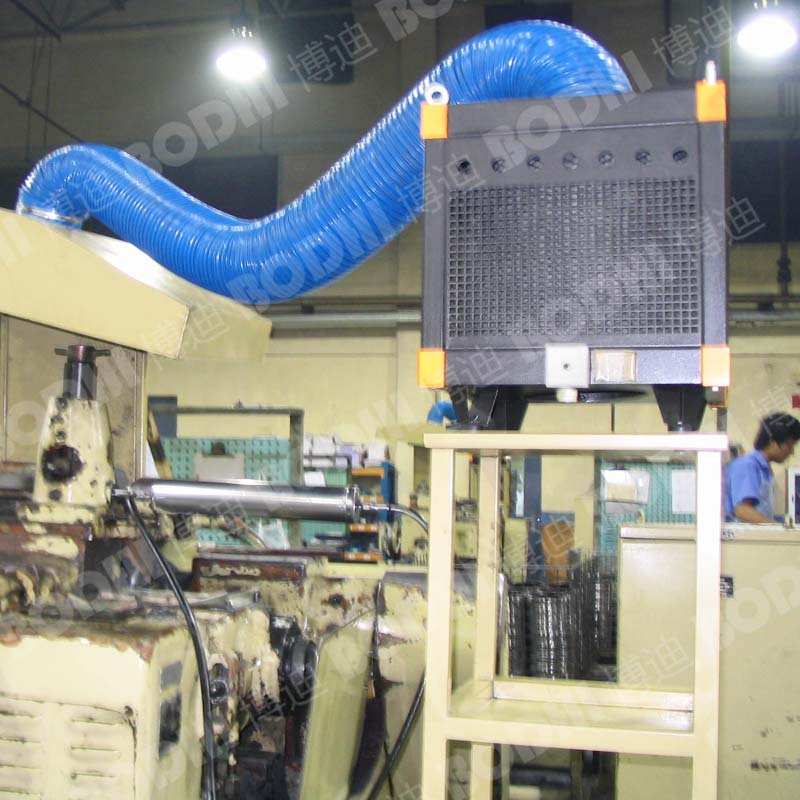

安装案例 Installation Cases

马扎克机床

机床油雾收集器
磨床
磨床油雾过滤器

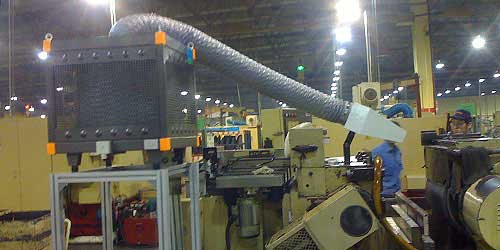

无心磨

无心磨油雾收集器
磨床

机床油雾净化器
