点击图片 查看大图
产品关键词 Product Keywords
- 过滤效率：99%
- 过滤原理：机械式滤筒技术
- 滤芯寿命：8-12 个月
- 滤芯材料：PTFE 覆膜阻燃滤芯
- 清灰方式：手动清灰、脉冲自动清灰
- 动力方式：外置式离心风机
- 入口方向：底部和侧面进风
- 出口方向：顶部出风
- 收集温度：≤ 80℃
- 工作噪声：72dBA
- 安装形式：立地
- 本体材料：合金钢
- 外壳寿命：20 年
应用行业 Application
|
|
|
|
|
|
|
|
|
|
|
|
|
|
可选配件：Optional accessories
|
|
特点：Characteristics

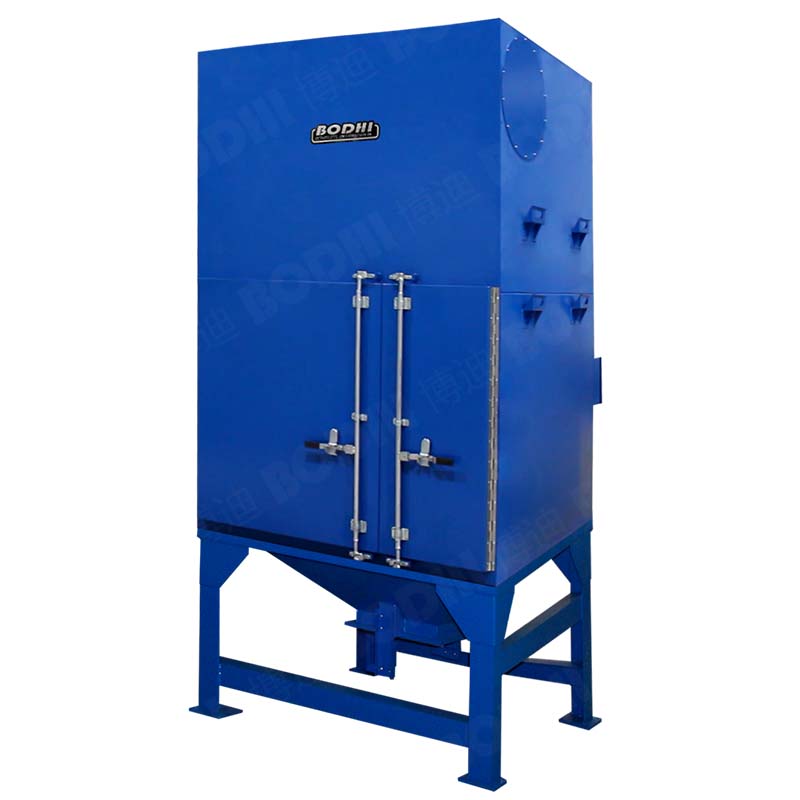

HCD-TFT 系列采用立式滤筒结构，在风机负压的作用下，含尘气体通过主机，烟雾和灰尘首先与预过滤挡板进行碰撞，含尘气体中的大颗粒被撞下，火星被阻隔，同时含尘气体经挡板撞击后能均匀的与过滤器滤筒接触。含尘气体与滤筒接触过程中，粉尘被拦截在滤筒外表面，干净的空气透过滤筒经风机排放到车间或室外。过滤效率可达 99.9%。因为 HCD-TFT 系列采用竖直悬挂的滤筒，附着在滤筒表面的粉尘受重力作用可自动落入集灰桶。
技术与安装参数：Technology Parameters
| 型号 | 风量 | 参考功率 | 滤筒数量 | 过滤面积 |
尺寸 |
| M3/h | Kw | 个 | m2 | mm | |
| HCD-500TFT-4 | 5000 | 5.5 | 4 | 110 | 1250*1240*2250 |
| HCD-750TFT-6 | 7500 | 7.5 | 6 | 165 | 1660*1240*2890 |
| HCD-1000TFT-8 | 10000 | 11 | 8 | 220 | 2520*1240*3580 |
| HCD-1600TFT-10 | 16000 | 15 | 12 | 330 | 3350*1240*3580 |
| HCD-2100TFT-16 | 21000 | 18.5 | 16 | 440 | 4290*1240*3580 |
| HCD-2600TFT-20 | 26000 | 30 | 20 | 550 | 5160*1240*3580 |
| HCD-3200TFT-24 | 32000 | 37 | 24 | 660 | 6020*1240*3580 |
| HCD-4000TFT-30 | 40000 | 45 | 30 | 825 | 7790*1240*3580 |
| HCD-5200TFT-40 | 52000 | 75 | 40 | 1100 | 10500*1240*3580 |
| HCD-6500TFT-50 | 65000 | 90 | 50 | 1375 | 14000*1240*3580 |
其他风量和尺寸请咨询我公司技术人员
