产品关键词 Product Keyword

  • 吸力强劲 下进风上排出。适用于大型机床,吸力大、噪音低、震动小。
  • 安全保证 执行国标IS04706.1-2002二类电气设计。
  • 做工精良 优质合金磷化防锈,表面喷塑,风道部件杜邦特氟龙处理。
  • 安装方便 立地安装。

可选配件 Available Accessories

  • 压力表 每台立柜机可独立安装压力表,用于提醒更换滤芯。
  • 控制开关 可集中安装控制开关,管理机器的开关。
  • 消声器 出风口消声器。
  • 管道附件 管道、管道接口、管道支撑等。

产品特性 Product Characteristics

博迪 LGM 系列是博迪新推出针对乳化液收集的高效油雾收集器。 本款产品的过滤系统可过滤掉0.1 微米的颗粒物, 过滤效果显著。 且滤芯材质可清洗再利用。 维护简单方便。本产品非常容易维护,大型的服务门和快速锁扣设计, 使用户非常轻松进行安装和维护。
  • 针对水性型乳化液收集。
  • 收集效率高达 99.9%。
  • 简单设置(即插即用)。


工作原理 Working Principle

含有油雾的气溶胶通过管道经风机负压抽吸进入主机 , 进入设备的油雾气溶胶首先经过蝶形的预过滤器 , 将大分子的油雾颗粒截流在设备底部 ,其余的颗粒经一级不锈钢丝网滤芯和二级玻璃纤维滤芯过滤 , 蕞终通过风机排出至室外。二级玻璃纤维滤芯的上方可以选配高效 HEPA 过滤器。分离器底部设置储液槽和回流泵, 通过液位控制高位及低位 , 控制系统进行回流泵抽吸和停止工作 , 进而可使收集下来的液体回至机床或客户指定位置 , 进而实现再回收利用。



产品规格 Product Specifications

油雾收集器 油雾净化器 油雾过滤器

型号 风量 电压 进风☐直径
m/h cfm kw hp mm inch
HCY-600L GM 6000 3530 5.5 7 350 13.8
HCY-800L GM 8000 4711 7.5 10 450 17.7
HCY-1200L GM 12000 7059 1.1 15 500 19.7
HCY-1800L GM 18000 10588 15-18.5 20-25 650 25.6
HCY-2400L GM 24000 14117 30 40 700 27.5
HCY-3000L GM 30000 17647 37 50 800 31.5
HCY-3600L GM 36000 21176 55 73 900 35.4
HCY-4800L GM 48000 28235 75 100 1000 39.4



型号 尺寸W  尺寸L 尺寸H
mm inch mm inch mm inch
HCY-600L GM 1010 39.8 1147 45.2 3423 134.8
HCY-800L .GM 1110 43.7 1161 45.7 3855 151.8
HCY-1200L GM 1 860 73.2 1147 45.2 3423 134.8
HCY-1800L GM 2710 106.7 1147 45.2 2400 94.5
HCY-2400L GM 3560 140.1 1147 45.2 2400 94.5
HCY-3000L GM 4410 173.6 1147 45.2 2400 94.5
HCY-3600L GM 5260 207.1 1147 45.2 2400 94.5
HCY-4800L GM 6960 274 1147 45.2 2400 94.5

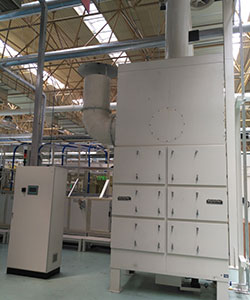

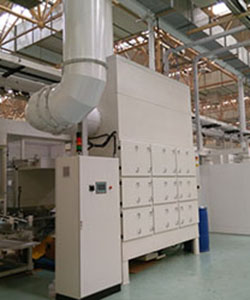

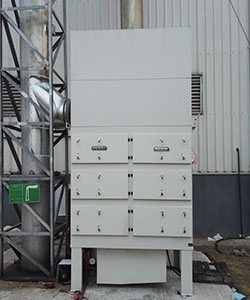

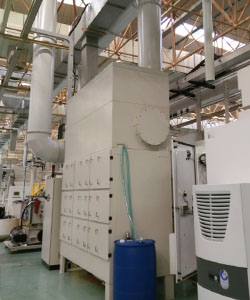

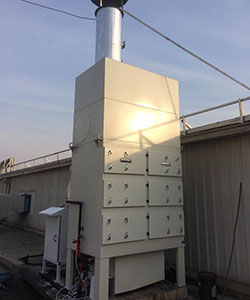

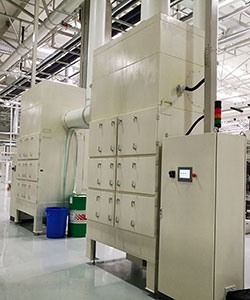

安装案例 Installation Cases

无锡利纳马
油雾净化器 油雾收集器 油雾过滤器
依顿液压
油雾净化器 油雾收集器 油雾过滤器
光洋滚针
油雾净化器 油雾收集器 油雾过滤器
利勃海尔
油雾净化器 油雾收集器 油雾过滤器
立特纺织
油雾净化器 油雾收集器 油雾过滤器
芜湖人本
油雾净化器 油雾收集器 油雾过滤器
希赫泵业
油雾净化器 油雾收集器 油雾过滤器
